pdf文件下載：適用范圍
> 適用于爆炸性氣體環境 1 區、2 區場所；
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境；
> 適用于可燃性粉塵環境 21 區、22 區場所；
> 適用于 T1~T6 組溫度組別。

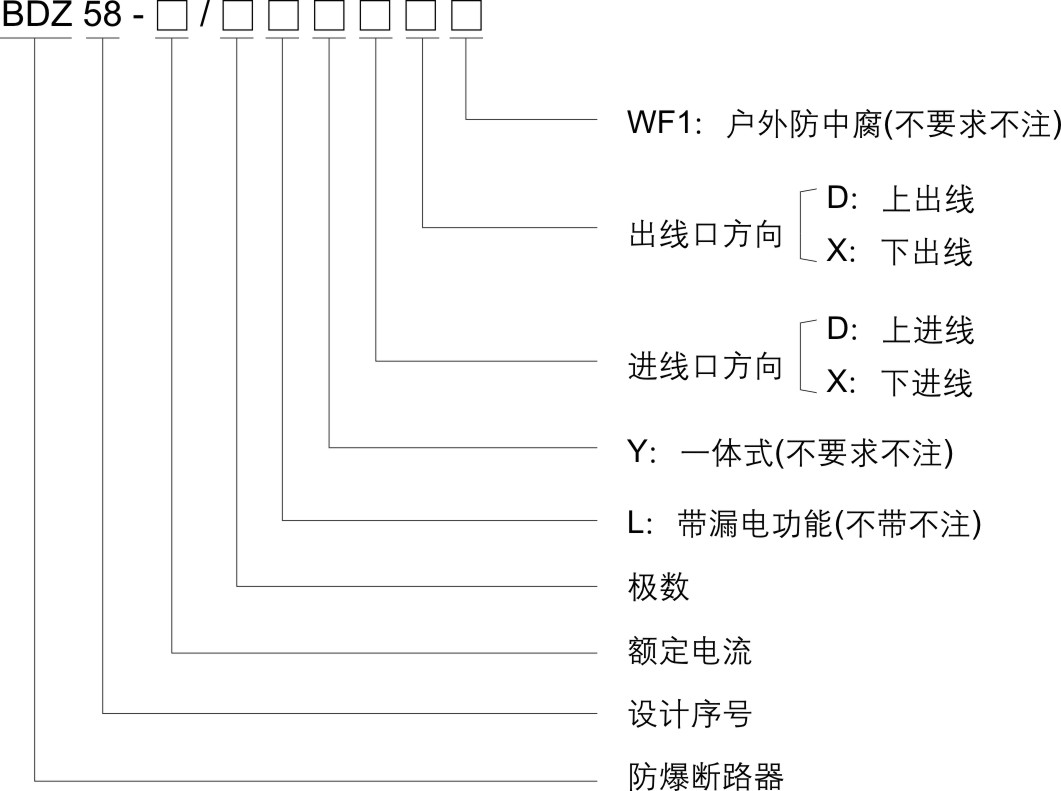

型號含義
產品特點
> 外殼采用 ZL102 鋁合金壓鑄成型，表面高壓靜電噴塑；
> 內裝高分斷小型斷路器；
> 具有過載、短路保護功能、可根據要求加裝漏電等附件及分勵脫扣器等保護裝置；
> 鋼管或電纜布線均可。
技術參數 BDZ58-□/□ （ⅡB）
主要技術參數
| 額定電壓 | AC220V/380V | 防爆等級 | Ex d e ⅡB T4 Gb |
| 外殼材質 | 鋁合金 | 防護等級 | IP54 |
| 安裝方式 | 掛式 | 進出線口方向 | 可定制，默認為下進下出 |
| 內裝原件 | 斷路器、接線端子、信號燈 | ||
| 執行標準 | GB3836.1、GB3836.2、GB3836.3 | ||
常規規格選型列表
| 型號規格 | 額定電流（A） | 極數 | 出線口螺紋 | 適用電纜外徑 |
| BDZ58-□/□ | 1、2、4、6、10、16、20 | 1P、2P、3P、4P | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 | ||
| BDZ58-□/□L | 1、2、4、6、10、16、20 | 1PL、2PL、3PL、4PL | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 |

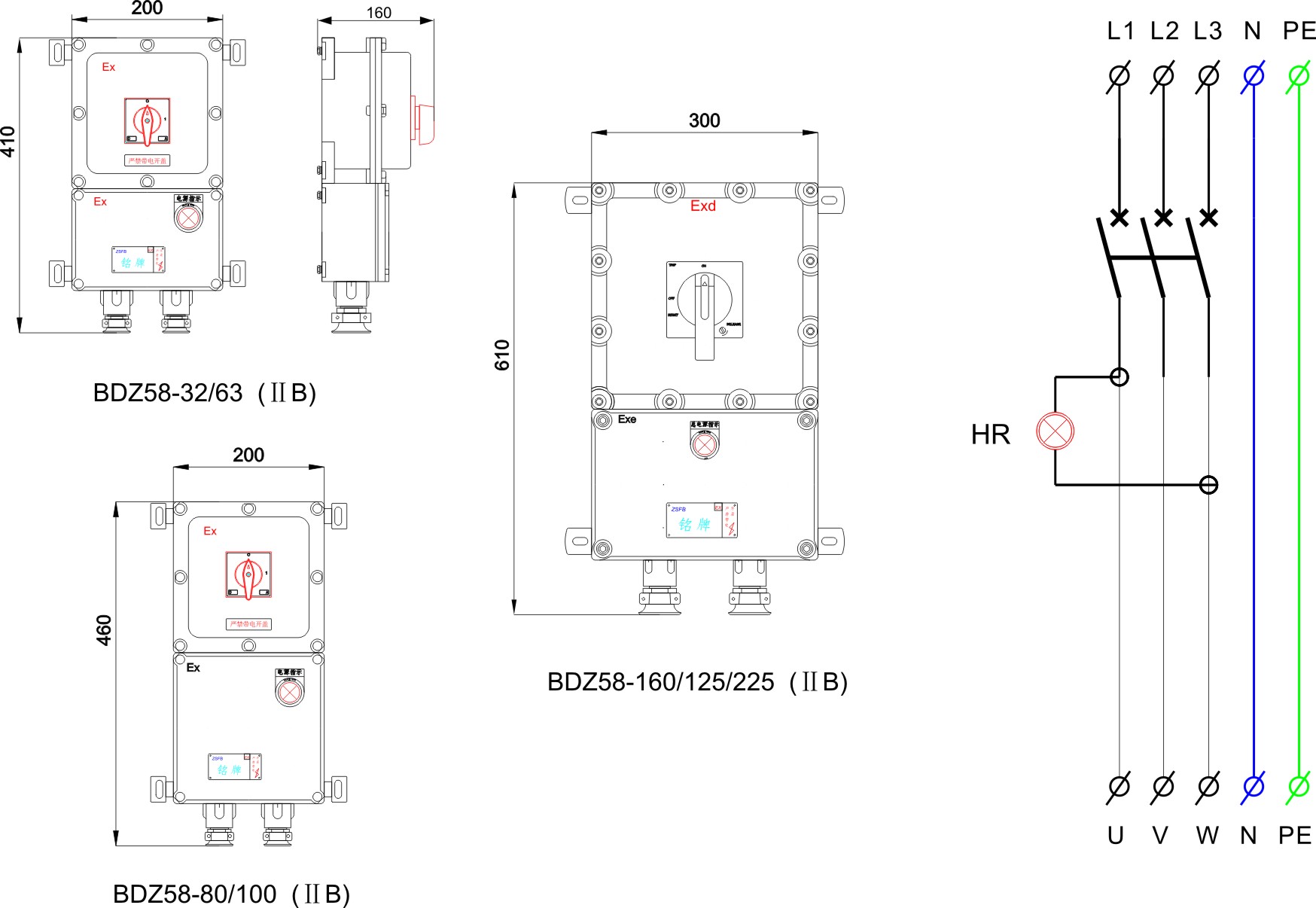

外形及安裝尺寸舉例
技術參數 BDZ58-□/□Y （ⅡB）
主要技術參數
| 額定電壓 | AC220V/380V | 防爆等級 | Ex d e ⅡB T4 Gb |
| 外殼材質 | 鋁合金 | 防護等級 | IP54 |
| 安裝方式 | 掛式 | 進出線口方向 | 為下進下出 |
| 內裝原件 | 斷路器、接線端子 | ||
| 執行標準 | GB3836.1、GB3836.2、GB3836.3 | ||
常規規格選型列表
| 型號規格 | 額定電流（A） | 極數 | 出線口螺紋 | 適用電纜外徑 |
| BDZ58-□/□Y |
1、2、4、6、10、16、20、 25、32、40、 50、63 |
1P、2P、3P | G3/4 | φ10～φ14 |

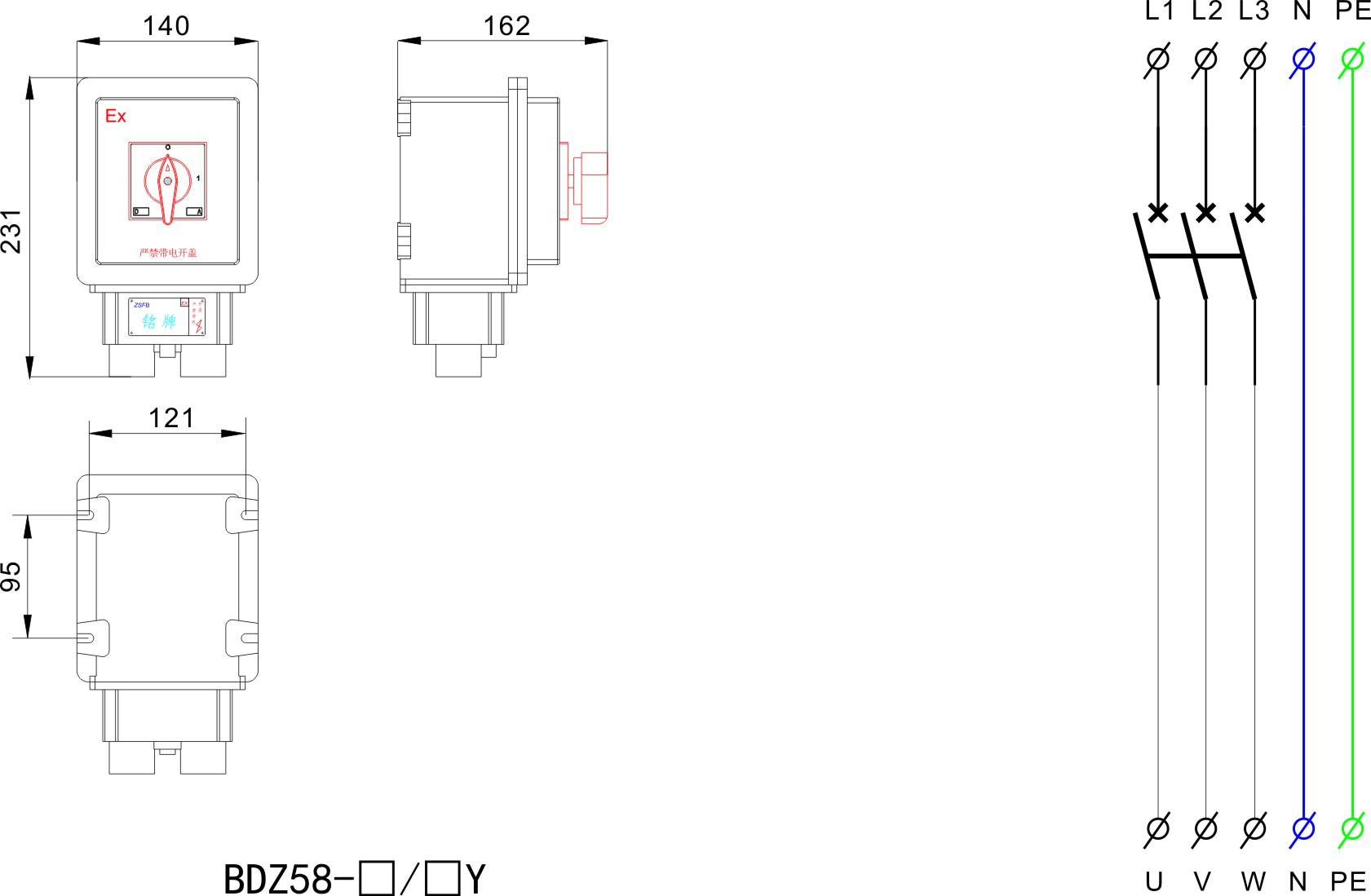

外形及安裝尺寸舉例
技術參數 BDZ58-□/□ （ⅡC）
主要技術參數
| 額定電壓 | AC220V/380V | 防爆等級 | Ex d e ⅡB T4 Gb |
| 外殼材質 | 鋁合金 | 防護等級 | IP54 |
| 安裝方式 | 掛式 | 進出線口方向 | 可定制，默認為下進下出 |
| 內裝原件 | 斷路器、接線端子、信號燈 | ||
| 執行標準 | GB3836.1、GB3836.2、GB3836.3 | ||
常規規格選型列表
| 型號規格 | 額定電流（A） | 極數 | 出線口螺紋 | 適用電纜外徑 |
| BDZ58-□/□ | 1、2、4、6、10、16、20 | 1P、2P、3P、4P | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 | ||
| BDZ58-□/□L | 1、2、4、6、10、16、20 | 1PL、2PL、3PL、4PL | G3/4 | φ10～φ14 |
| 25、32、40 | G1 | φ12～φ18 | ||
| 50、63 | G1 1/4 | φ18～φ26 | ||
| 80、100 | G1 1/2 | φ22～φ32 | ||
| 160、200、225 | G2 | φ26～φ38 |

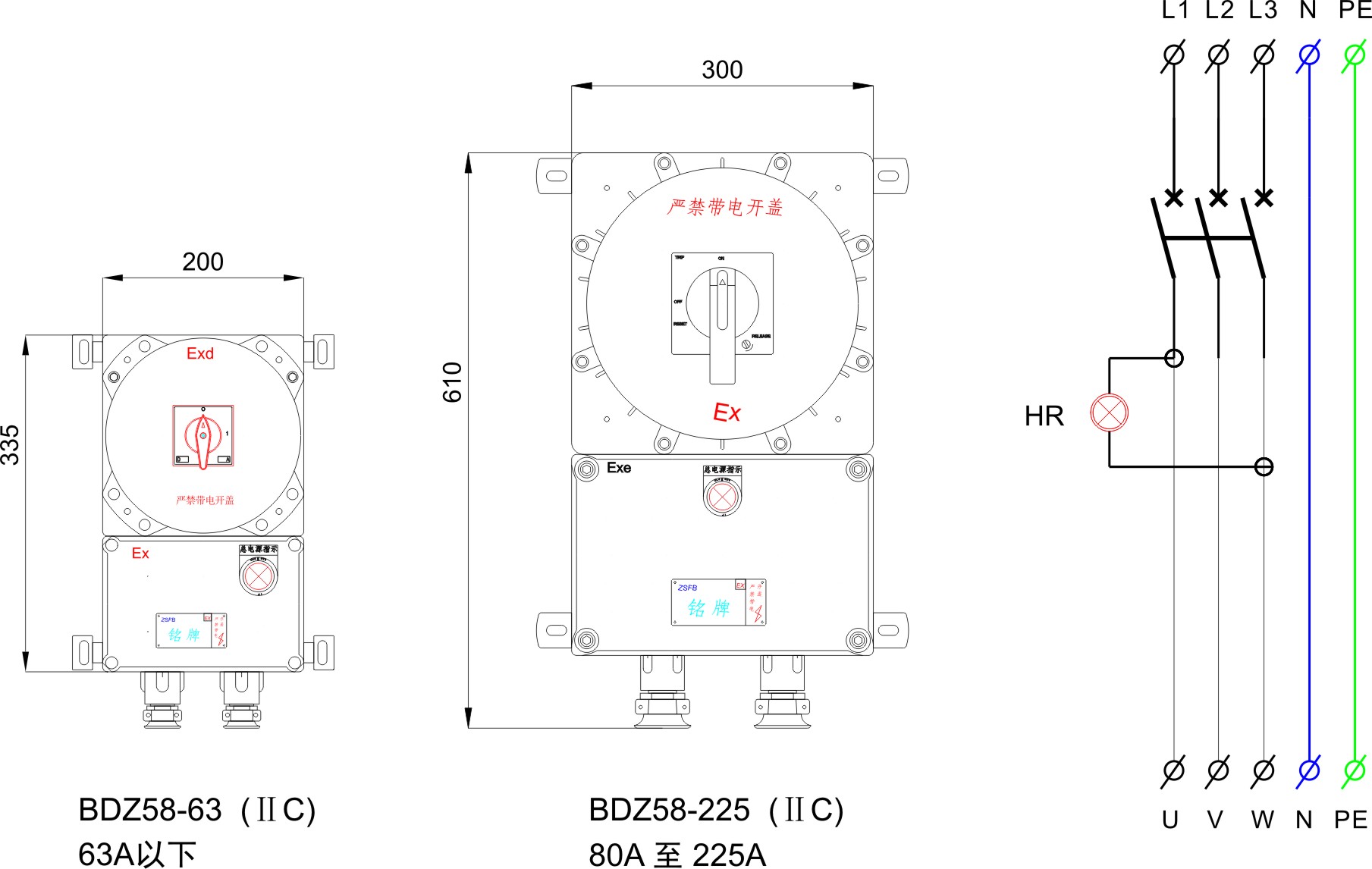

外形及安裝尺寸舉例
訂貨須知
> 請根據“型號規格含義”，注明所需產品具體型號規格和數量；
> 請注明防爆標志。
> 例如：需要 10A、3 級、下進下出，則產品型號為 BDZ58-10/3XX。
