產品中心

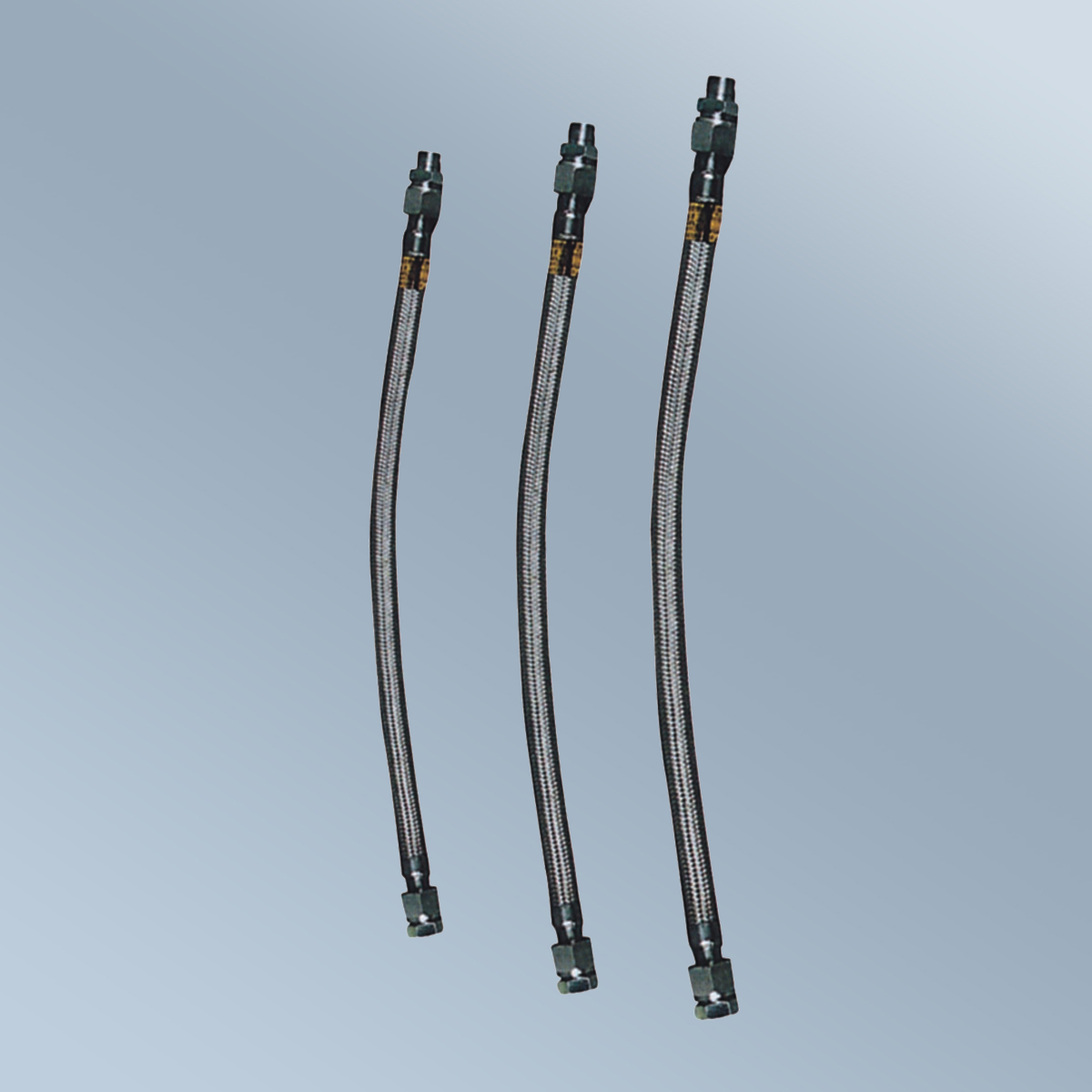

BNG 系列防爆撓性連接管

防爆標志：ExdⅡC Gb/DIP A20、ExeⅡC Gb/DIP A20

適用范圍

> 廣泛用于石油開采、煉油、化工、軍工等危險環境場所防爆電氣設備的進出線連接或鋼管布線彎曲難度較大的場合連接之用。
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
> 適用于ⅡA、ⅡB、ⅡC 類爆炸性氣體環境。

型號含義

產品描述

主要技術參數 Main technical parameters
防爆標志	Ex d ⅡC Gb
接線端子	GB3836.1-2010、 GB3836.2-2010、 JB9600-1999

產品特點

* 具有耐燃、耐腐蝕、耐水、耐老化、撓性良好、結構牢固、工作可靠等優點。
* 螺紋規格可根據用戶要求特制，如 NPT 螺紋，公制螺紋等。
* 撓性管長度可根據用戶要求特殊加工。

外形安裝尺寸

型號	管通徑 (mm)	管內徑		接頭管螺紋 (G＂)	長度 (mm)	外形最大直徑		最小彎半徑 (mm)
型號	管通徑 (mm)	Ⅰ 型	Ⅱ 型	接頭管螺紋 (G＂)	長度 (mm)	Ⅰ 型	Ⅱ 型	最小彎半徑 (mm)
BNG-700×G1/2	13	13	13	1/2	700	38	28	80
BNG-1000×G1/2	13	13	13	1/2	1000	38	28	80
BNG-700×G3/4	20	17	17	3/4	700	46	34	110
BNG-1000×G3/4	20	17	17	3/4	1000	46	34	110
BNG-700×G1	25	21	21	1	700	52	40	145
BNG-1000×G1	25	21	21	1	1000	52	40	145
BNG-700×G1 1/4	32	26	26	1 1/4	700	66	48	180
BNG-1000×G1 1/4	32	26	26	1 1/4	1000	66	48	180
BNG-700×G1 1/2	40	30	30	1 1/2	1000	78	55	210
BNG-1000×G2	50	42	47	2	1000	92	75	250
BNG-1000×G2 1/2	70	50	62	2 1/2	1000	100	90	350
BNG-1000×G3	80	62	72	3	1000	115	115	400
BNG-700×G4	100	85	90	4	1000	145	145	500

訂貨須知

> 按照產品型號逐條選擇并注明防爆標志，
例如：需要隔爆型 700mm 長一內一外 G3/4″螺紋橡膠護套防爆撓性連接管，則產品選型為 BNG-700×G3/4″(內)/ G3/4″(外) ExdⅡC Gb/DIP A20。
