適用范圍

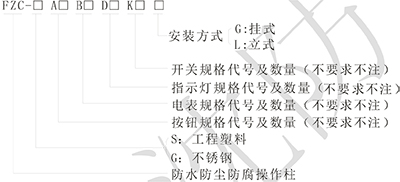

型號含義

技術參數

執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079-0、IEC60079-1、IEC60079-7、IEC612471-1、EN60079-0、EN60079-1、EN60079-7、EN61241-1
防爆標志：ExeⅡBT6 Gb、DIPA21 TA,T6
額定電壓：AC220V/380V(有特殊要求請注明)
額定電流：10A
使用類別：AC-15、DC-13
防護等級：IP65
防腐等級：WF2
內裝元件：按鈕、電表、指示燈、開關
進線口螺紋：G1″引入口規格(如有特殊要求請注明)
電纜外徑：適合 Φ12mm~Φ20mm 電纜
安裝方式：掛式、立式

產品特點

*?外殼采用玻璃釬維增強不飽和聚酯樹脂壓制而成或采用不銹鋼成型；
* 本產品采用曲路密封結構，直接用緊固件緊固，具有良好的防水防塵性能，防護等級為 IP65；
* 所有外露緊固件均用不銹鋼，密封件采用硅橡膠，耐油、耐酸、耐堿、耐高溫、抗老化；
* 本系列產品適用于交流 50Hz，電壓 380V 以下，直流至 440V 以下，電流 10A 以內的控制電路中，作為工作現場中電動機的起停、控制轉換、信號切換、儀表計量顯示等之用；
* 內裝原件主要有：萬能轉換開關、按鈕、指示燈、電流表、電壓表等，可按用戶要求裝其它儀表。可實現各種元件的任意組合，滿足用戶設計要求；
* 一般情況下，本系列產品的進出線方向?yàn)橄逻M(jìn)下出，電纜布線。用戶如有要求或其它特殊要求請注明。

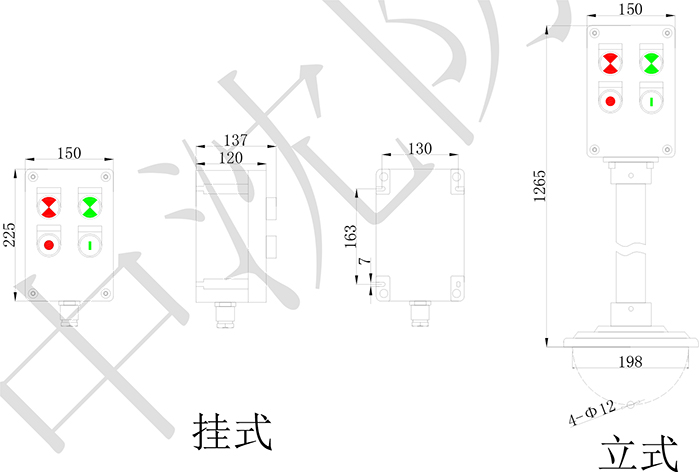

外形安裝尺寸舉例

訂貨須知

> 在選型時請根據型號含義，注明按鈕、電表、指示燈、開關各自的數量、規格及產品的安裝方式等、詳細注明所需產品的型號；
> 如無接線要求，我公司按紅色按鈕將常閉點引出，綠色或黃色按鈕將常開點引出，如有不同接線要求時，請?zhí)峁┰韴D
